ZT-MWD无线随钻测量系统,用于钻井过程中实时测量及传输井眼轨迹参数。本系统具有设计原理先进、性能可靠、测量精度高、适用范围广等特点,并且与进口同类型产品完全兼容。ZT-MWD系统依靠井下涡轮发电机提供动力,利用泥浆正脉冲信号,将井下测量传感器采集的井眼轨迹数据和导向工具的工具面数据实时传输到地面,提供给钻井工程师指导轨迹控制。


产品介绍

技术特点

l  全工况作业:陆地、沙漠、海上作业均能使用;

l  全系列产品:有适用于4-3/4”6”8-1/2”12-1/4”17-1/2” 五种井眼尺寸的产品,可满足不同井眼条件下的钻井作业需求;

l  自发电功能经济可靠:比依靠电池的设备更有应用优势和经济性,操作安全,避免电池消耗;

l  可靠性高:能够连续稳定长周期安全作业,受其他钻井作业条件约束少,减少非正常起钻;

l  兼容性好:能够与进口同类型的MWD/LWD系统全面兼容;

l  安全性高:有防爆系统隔离地面设备,保证安全,保护系统;

l  传输速度快:上传一组工具面数据仅需9秒;

l  系统结构紧凑:井下仪器结构简单紧凑,典型的常规8-1/2”井眼仪器长度仅为2.9米;

l  作业方便:系统现场检测、组装、拆卸方便快捷。



主要功能

l  井眼角度测量功能:探管测量内部的加速度计、磁通门、温度传感器等传感器的数值,根据测量的数值计算出井眼姿态角度数据;

l  数据编码功能:根据现场使用要求,探管可设定为固定式的或者非固定式的传输数据序列模式,以电脉冲方式对传输数据进行编码,并把电脉冲信号实时发送给脉冲发生器;

l  井下供电功能:脉冲发生器自备发电机,接收泥浆通过转子传递来的动力,在内部把动能转化为电能,供给探管工作;

l  数据传输功能:脉冲发生器接收探管发来的电脉冲控制信号,由脉冲发生器的脉冲发生机构通过钻井液发出泥浆正脉冲压力信号;

l  信号解码功能:地面系统经接口采集设备,把压力传感器采集到的压力信号转化为实时波形数据,再经过解码算法把波形数据还原为井下所发送的测量数据。

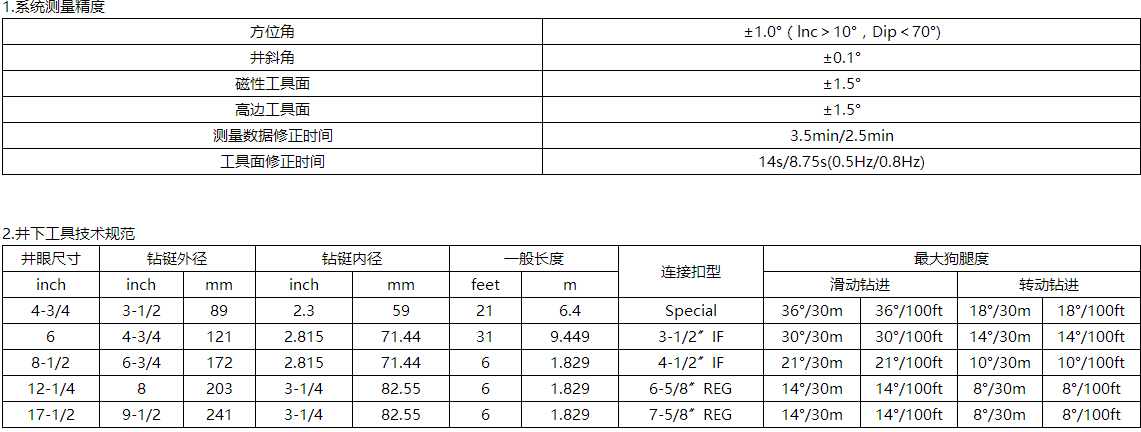

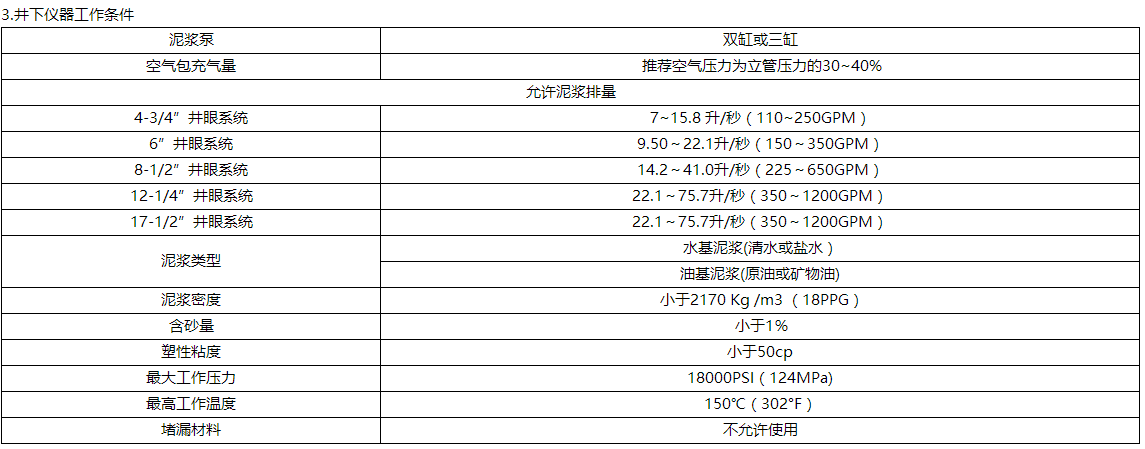

产品参数
